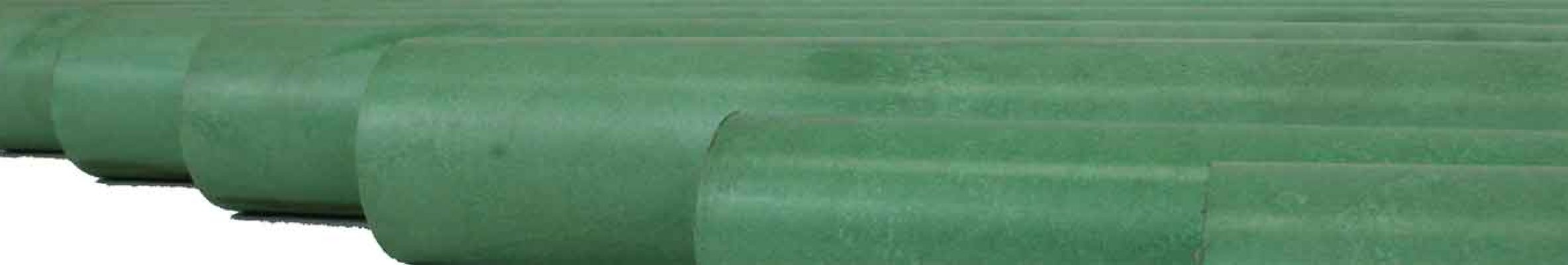

Las formas en stock Drake CryoDyn®™ CT-200 se han desarrollado para proporcionar una alternativa de mayor rendimiento al PCTFE para juntas mecanizadas y componentes relacionados que deben funcionar de forma fiable a temperaturas criogénicas.
El PCTFE, un material fluoropolímero, estuvo disponible inicialmente bajo la marca Kel-F® de 3M, ya descatalogada, y se ha utilizado como material para juntas durante muchos años. Ahora lleva el nombre comercial Neoflon® PCTFE y se fabrica en Asia. Los problemas de suministro de PCTFE crearon la necesidad de una alternativa que no comprometiera el rendimiento.
Drake extrude formas stock CryoDyn® CT-200 a partir de resina Victrex CT™-200 en una gama de tamaños. El polímero especialmente formulado a base de poliartercetona ofrece una mejora con respecto al PCTFE en cuanto a propiedades importantes para un sellado eficaz en aplicaciones criogénicas. También es eficaz en juntas utilizadas a temperaturas de hasta +302 °F (+150 °C) y superiores, donde las poliarilcetonas tienen un largo historial de rendimiento demostrado.
Las condiciones de procesado son un factor clave para conseguir las plenas capacidades de rendimiento de la resina CT-200 en forma de material extruido. Basándose en las pruebas de propiedades físicas, las propiedades de forma del material Drake CryoDyn® CT-200 son directamente comparables con los valores de la hoja de datos CT-200 de Victrex. Debido a esta paridad, Drake utiliza la designación de grado Victrex como parte de nuestra marca CryoDyn® CT-200, y los clientes pueden contar con formas en stock con el rendimiento que esperan de este polímero avanzado en cada envío que reciben.
Rendimiento de CryoDyn® CT-200
La resina Victrex CT-200 utilizada para producir las formas CryoDyn® CT-200 está especialmente formulada para mejorar las propiedades de rodamiento y desgaste. CryoDyn® CT-200 tiene un coeficiente de fricción más bajo que el PCTFE, lo que puede traducirse en un par de accionamiento más bajo en componentes correctamente diseñados y mecanizados con CryoDyn® CT-200. Su resistencia al desgaste también ofrece una mayor vida útil para las válvulas criogénicas de asiento esférico y aplicaciones similares, según las pruebas de laboratorio de la resina CT-200 realizadas a -196 °C (-321 °F).
Para la integridad de la estanqueidad en cualquier entorno de uso final, las aplicaciones mecanizadas deben mantener su estabilidad dimensional a lo largo de amplias oscilaciones de temperatura. Dos factores desempeñan un papel importante: El coeficiente de expansión del polímero CT-200, que es intrínsecamente más bajo que el del PCTFE, y la tecnología de Drake para la extrusión de formas de stock con niveles mínimos de tensión interna. Las altas tensiones residuales pueden provocar distorsiones en las piezas mecanizadas cuando se exponen a fluctuaciones de temperatura, y también dificultan el mecanizado de juntas con las tolerancias de precisión constantes que requieren.
Drake CryoDyn® CT-200 presenta normalmente el doble de resistencia mecánica que el PCTFE. Su capacidad para mantener una mayor resistencia en un amplio rango de temperaturas es un activo clave para mantener la integridad del sello. También tiene el nivel de ductilidad necesario para sustituir al PCTFE en las juntas, según las pruebas realizadas desde -321 °F (-196 °C) hasta +302 °F (+150 °C).
Nota de ingeniería de diseño: El PCTFE tiene un alargamiento mucho mayor que el CryoDyn® CT-200. Como resultado, deben esperarse algunas diferencias en el diseño de los componentes, como secciones de sellado más delgadas, con CryoDyn® CT-200 como alternativa al PCTFE para que las piezas funcionen correctamente, dada la mayor resistencia y el menor alargamiento del CT-200.
Las pruebas de las propiedades mecánicas de CryoDyn® CT-200 demuestran que tiene mayor resistencia a la fluencia que el PCTFE, lo que supone una ventaja para mantener la eficacia del sellado durante más tiempo bajo cargas elevadas, especialmente a medida que aumentan las temperaturas.
La conductividad térmica es otro factor de rendimiento en el que CryoDyn® CT-200 destaca como alternativa de mayor rendimiento al PCTFE, un material mucho más aislante. Las piezas mecanizadas con formas CryoDyn® CT-200 conducen el calor más rápidamente y responden a los cambios de temperatura de forma más uniforme para mantener su interfaz con las superficies de contacto y mejorar el rendimiento de la estanquidad.
Aplicaciones de CryoDyn® CT-200
Las prestaciones de CryoDyn® CT-200 son ideales para componentes de estanquidad estáticos y dinámicos expuestos a una amplia gama de temperaturas. Las aplicaciones típicas de CryoDyn® CT-200 como alternativa al PCTFE incluyen juntas de bombas y válvulas, juntas de turbinas y diversos componentes de estanquidad criogénica estática y dinámica. El polímero avanzado es una solución especialmente eficaz para los componentes de sellado que deben funcionar de forma fiable en entornos criogénicos, como los que se encuentran en las instalaciones y el transporte de gas natural licuado (GNL), y en el sellado de hidrógeno, incluido el hidrógeno líquido.
CryoDyn® es una marca comercial de Drake Plastics Ltd. Co.
Victrex CT es una marca comercial de Victrex plc.
