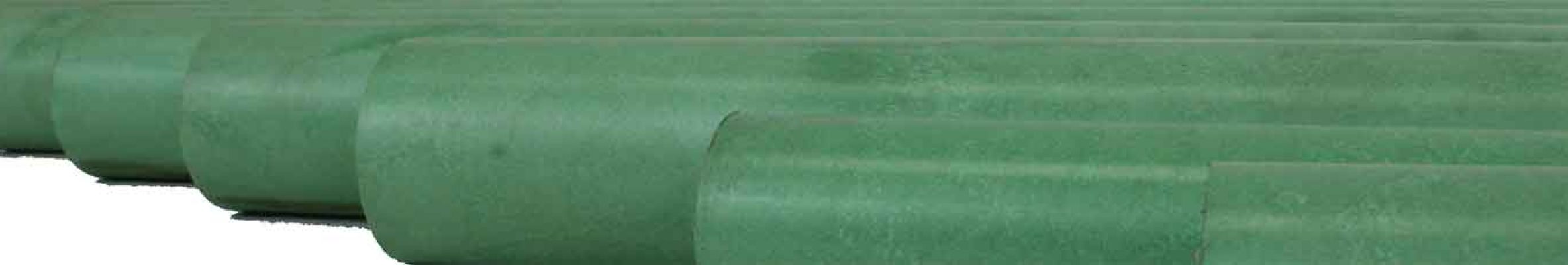

Las formas en stock Drake CryoDyn®™ CT-200 se han desarrollado para proporcionar una alternativa de mayor rendimiento al PCTFE para juntas mecanizadas y componentes relacionados que deben funcionar de forma fiable a temperaturas criogénicas.
El PCTFE, un material fluoropolímero, estuvo disponible inicialmente bajo la marca Kel-F® de 3M, ya descatalogada, y se ha utilizado como material para juntas durante muchos años. Ahora lleva el nombre comercial Neoflon® PCTFE y se fabrica en Asia. Los problemas de suministro de PCTFE crearon la necesidad de una alternativa sin comprometer el rendimiento.
Drake extrude formas en stock CryoDyn® CT-200 a partir de resina Victrex CT™-200 en una gama de tamaños. El polímero especialmente formulado a base de poliarilcetona proporciona una mejora respecto al PCTFE en propiedades importantes para una estanquidad eficaz en aplicaciones criogénicas. También funciona eficazmente en juntas utilizadas a temperaturas de hasta +302 °F (+150 °C) y superiores, donde las poliarilcetonas tienen un largo historial de rendimiento demostrado.
Las condiciones de procesado son un factor clave para conseguir todas las prestaciones de la resina CT-200 en forma de material extruido. Según las pruebas de propiedades físicas, las propiedades de forma de la culata Drake CryoDyn® CT-200 son directamente comparables a los valores de la hoja de datos CT-200 de Victrex. Debido a esta paridad, Drake utiliza la designación de grado Victrex como parte de nuestra marca CryoDyn® CT-200, y los clientes pueden contar con formas en stock con el rendimiento que esperan de este polímero avanzado en cada envío que reciben.
Rendimiento de CryoDyn® CT-200
La resina Victrex CT-200 utilizada para fabricar las formas CryoDyn® CT-200 está especialmente formulada para mejorar las propiedades de rodamiento y desgaste. CryoDyn® CT-200 tiene un coeficiente de fricción menor que el PCTFE, lo que puede traducirse en un par de accionamiento menor en componentes correctamente diseñados y mecanizados con CryoDyn® CT-200. Su resistencia al desgaste también proporciona una mayor vida útil para las válvulas criogénicas de asiento esférico y aplicaciones similares, según las pruebas de laboratorio de la resina CT-200 realizadas a -196 °C (-321 °F).
Para garantizar la integridad de la estanquidad en cualquier entorno de uso final, las aplicaciones mecanizadas deben mantener su estabilidad dimensional en amplias oscilaciones de temperatura. Dos factores desempeñan un papel importante: El coeficiente de dilatación intrínsecamente menor del polímero CT-200 en comparación con el PCTFE, y la tecnología de Drake para extruir formas de stock con niveles mínimos de tensión interna. Las elevadas tensiones residuales pueden provocar distorsiones en las piezas mecanizadas cuando se exponen a fluctuaciones de temperatura, y también dificultan el mecanizado de juntas con las tolerancias de precisión constantes que requieren.
Drake CryoDyn® CT-200 presenta normalmente el doble de resistencia mecánica que el PCTFE. Su capacidad para mantener una mayor resistencia en una amplia gama de temperaturas es un activo clave para mantener la integridad de la junta. También tiene el nivel de ductilidad necesario para sustituir al PCTFE en las juntas, según las pruebas realizadas desde -321 °F (-196 °C) hasta +302 °F (+150 °C).
Nota de ingeniería de diseño: El PCTFE tiene un alargamiento mucho mayor que el CryoDyn® CT-200. En consecuencia, cabe esperar algunas diferencias en el diseño de los componentes, como secciones de sellado más delgadas, con CryoDyn® CT-200 como alternativa al PCTFE para que las piezas funcionen correctamente, dada la mayor resistencia y el menor alargamiento del CT-200.
Las pruebas de propiedades mecánicas de CryoDyn® CT-200 muestran que tiene mayor resistencia a la fluencia que el PCTFE, una ventaja para mantener la eficacia de sellado durante más tiempo bajo cargas elevadas, especialmente a medida que aumentan las temperaturas.
La conductividad térmica es otro factor de rendimiento en el que CryoDyn® CT-200 destaca como alternativa de mayor rendimiento al PCTFE, un material mucho más aislante. Las piezas mecanizadas con formas CryoDyn® CT-200 conducen el calor más rápidamente y responden a los cambios de temperatura de forma más uniforme para mantener su interfaz con las superficies de contacto y conseguir un mejor rendimiento de estanquidad.
Aplicaciones de CryoDyn® CT-200
Las prestaciones de CryoDyn® CT-200 son ideales para componentes de estanquidad estáticos y dinámicos expuestos a una amplia gama de temperaturas. Las aplicaciones típicas de CryoDyn® CT-200 como alternativa al PCTFE incluyen juntas de bombas y válvulas, juntas de turbinas y diversos componentes de estanquidad criogénica estática y dinámica. El polímero avanzado es una solución especialmente eficaz para los componentes de estanquidad que deben funcionar con fiabilidad en entornos criogénicos, como los que se encuentran en las instalaciones y el transporte de gas natural licuado (GNL), y en el sellado de hidrógeno, incluido el hidrógeno líquido.
CryoDyn® es una marca comercial de Drake Plastics Ltd. Co.
Victrex CT es una marca comercial de Victrex plc.
